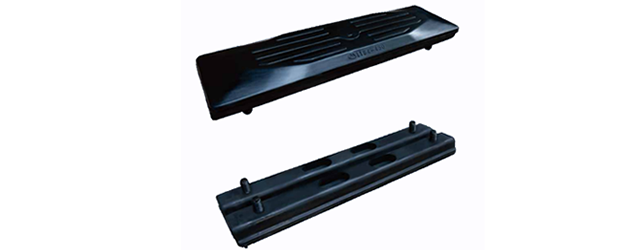

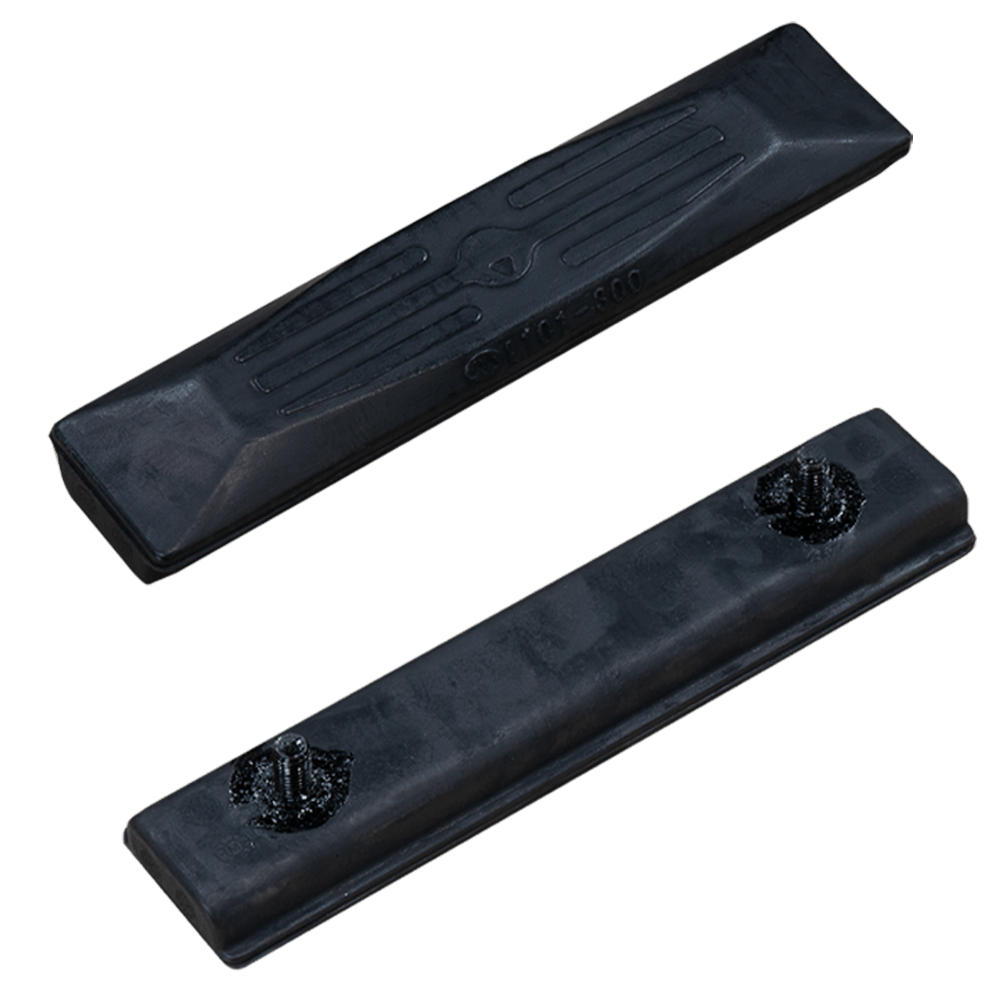

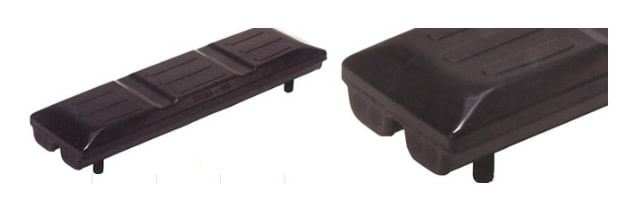

高品質・高耐久ゴムパットシュー(シューパット) 建設機械用

○各メーカー(コマツ、CAT、住友、コベルコ、クボタ、ヤンマー等)のバックホウ
(ユンボ)に装着する 【鉄シュー用ゴムパット】を格安にてご提供しております。
    230~800mm幅までのシュー幅であればご利用可能です。

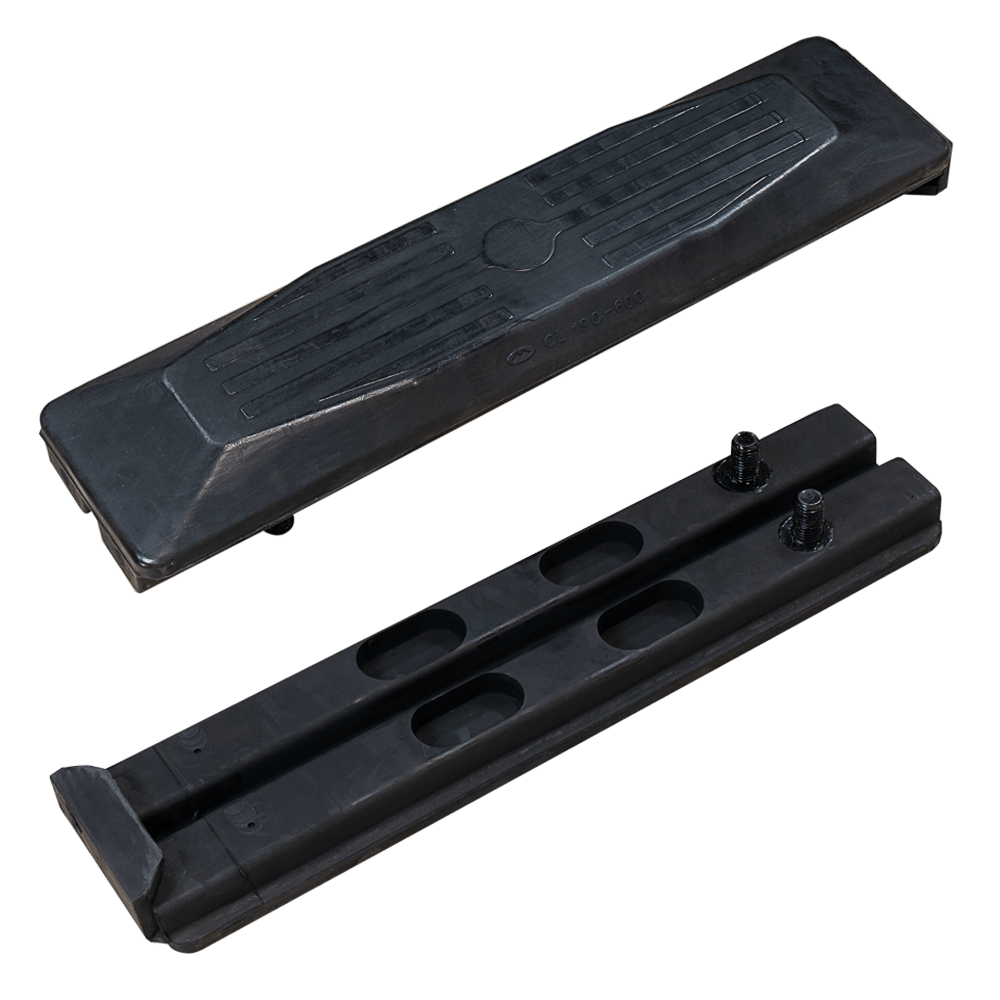

○通常の縦止めボルトタイプ(2本止め、4本止め)の他にシュープレートに取付穴が無い
場 合に使用する【横止めタイプ】やヤンマー専用の【オフセットタイプ】、
脱着が容易な【片側フックタイプ】も取り扱っております。
【タイプ別の特長】

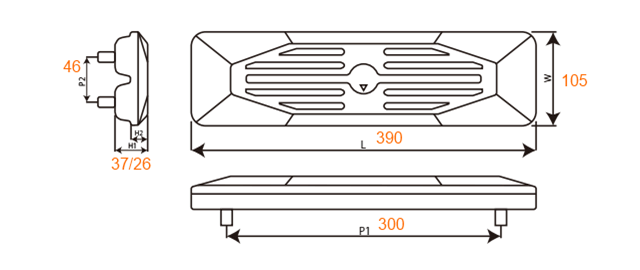

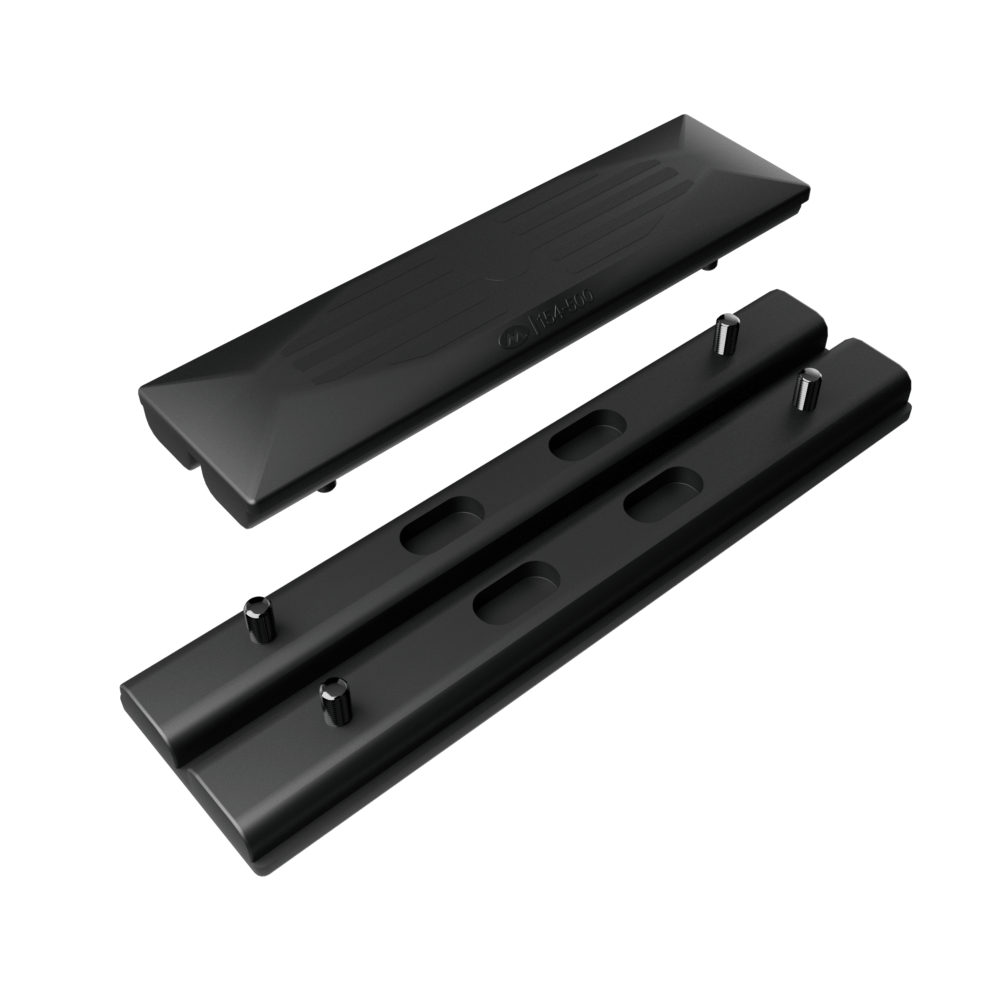

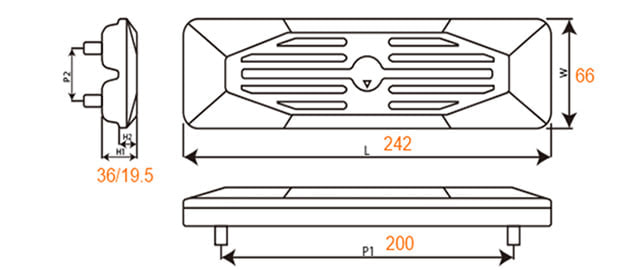

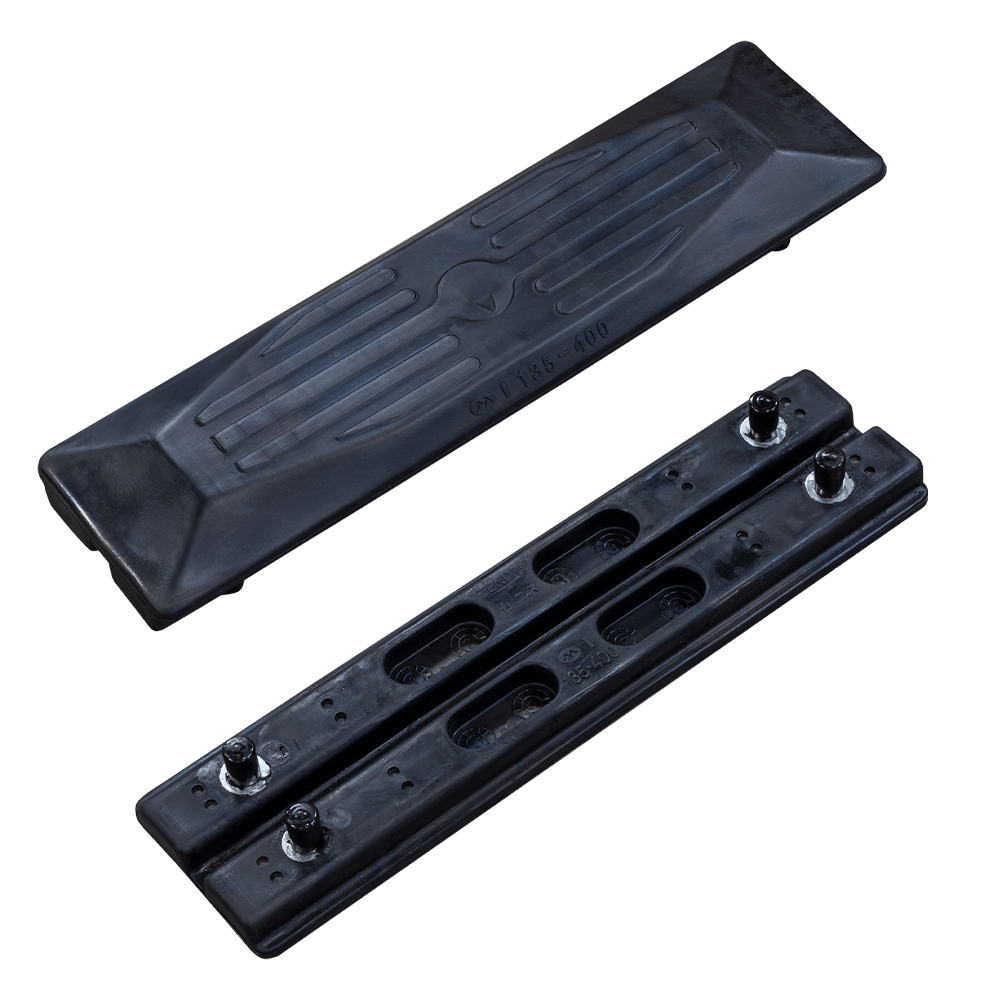

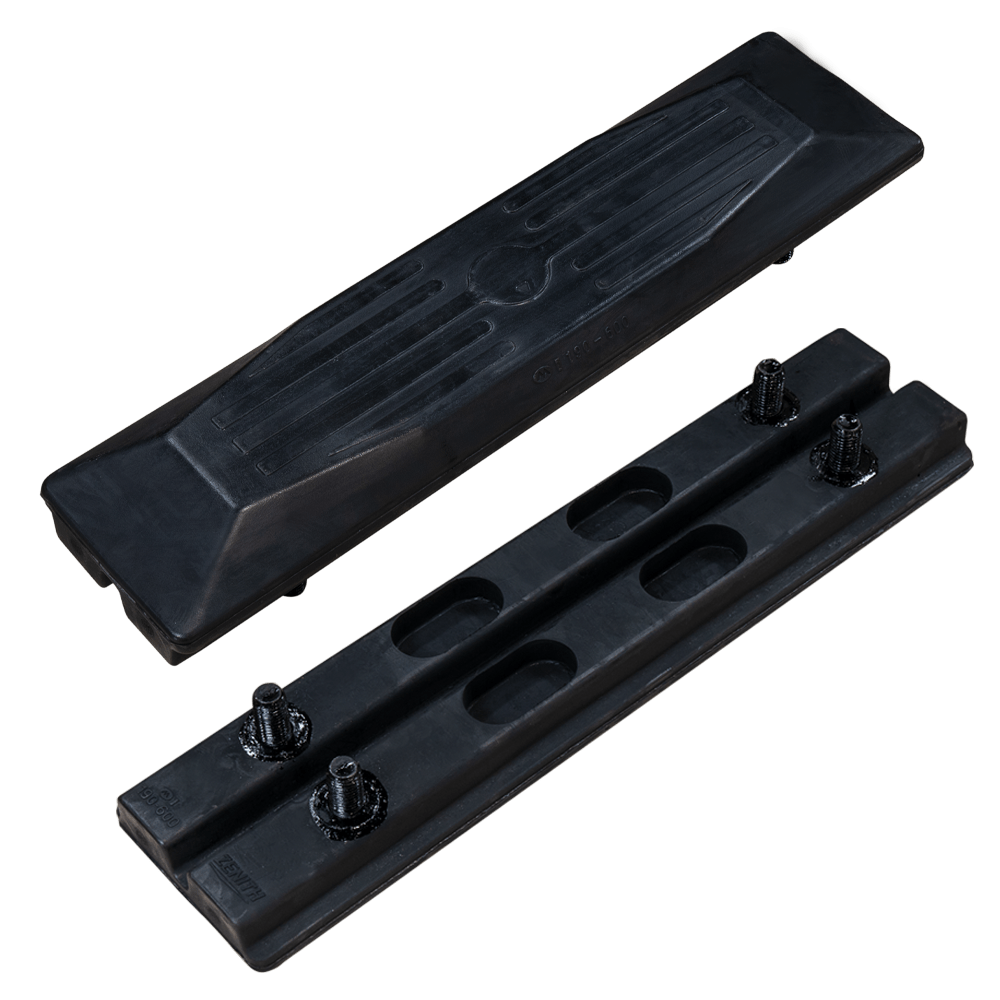

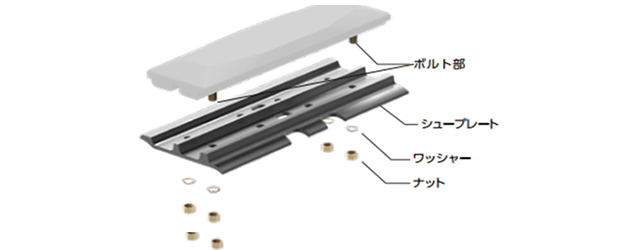

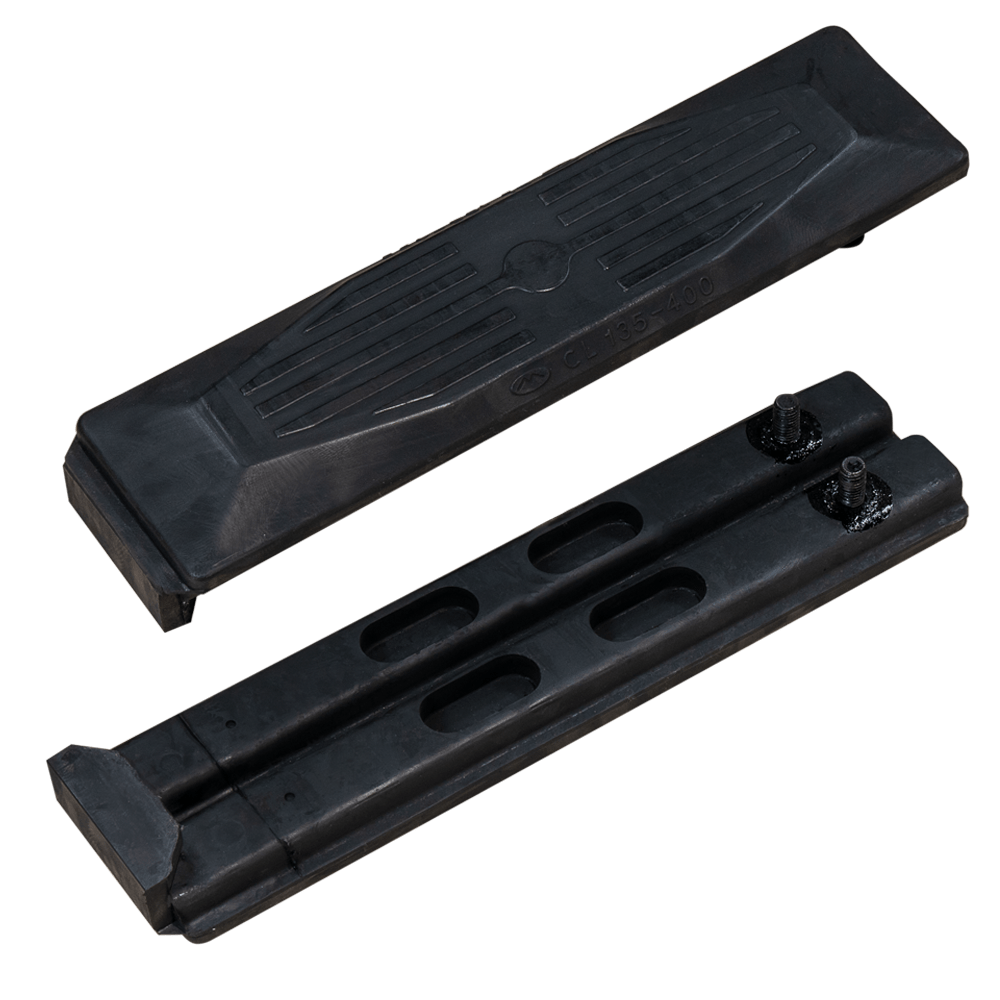

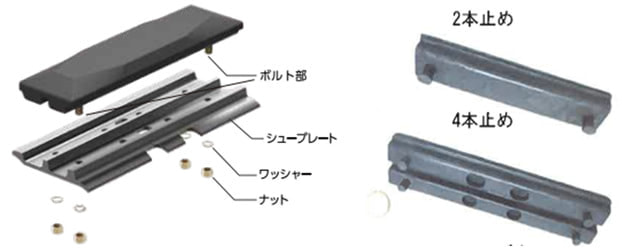

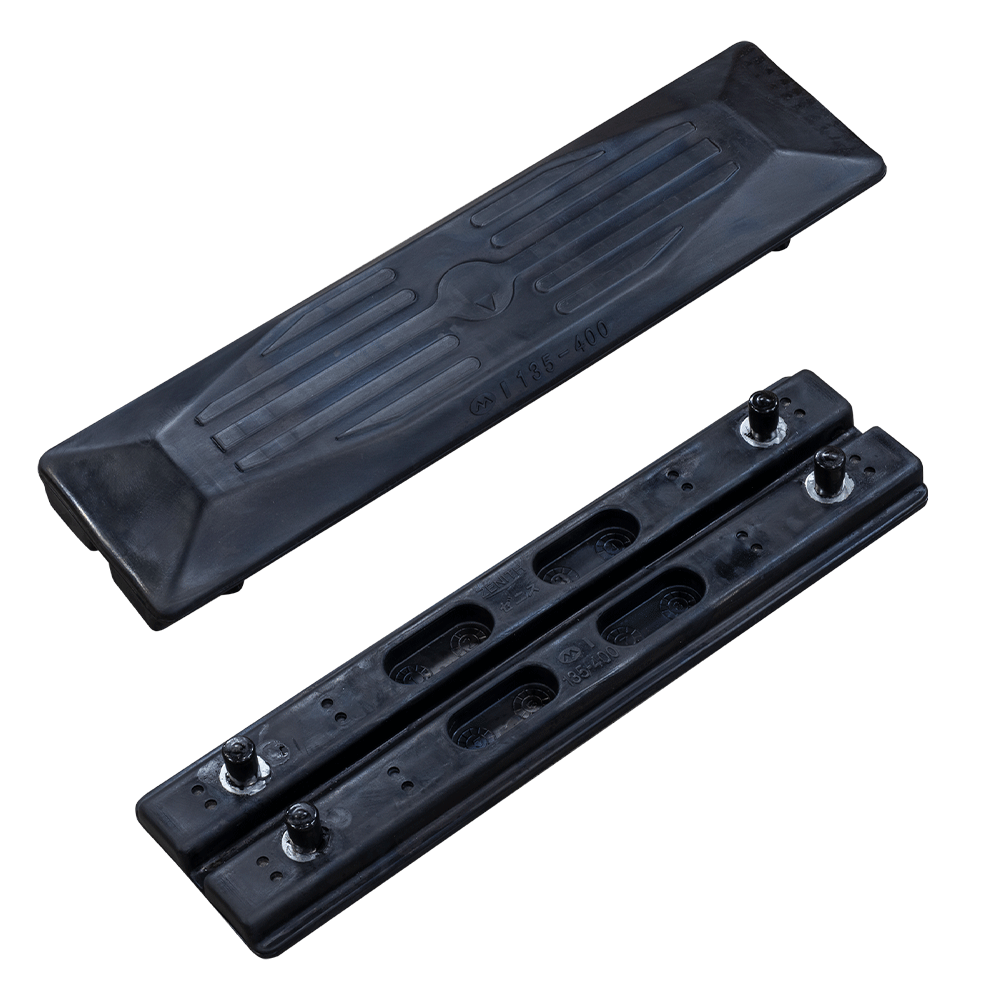

1、【縦止めタイプ】
  ・シュープレートに穴が開いているタイプに装着可能です。
  機種により穴の数は変わり2つ又は4つの穴に差し込んでナットで固定します。

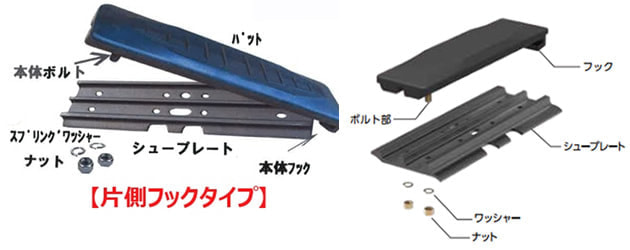

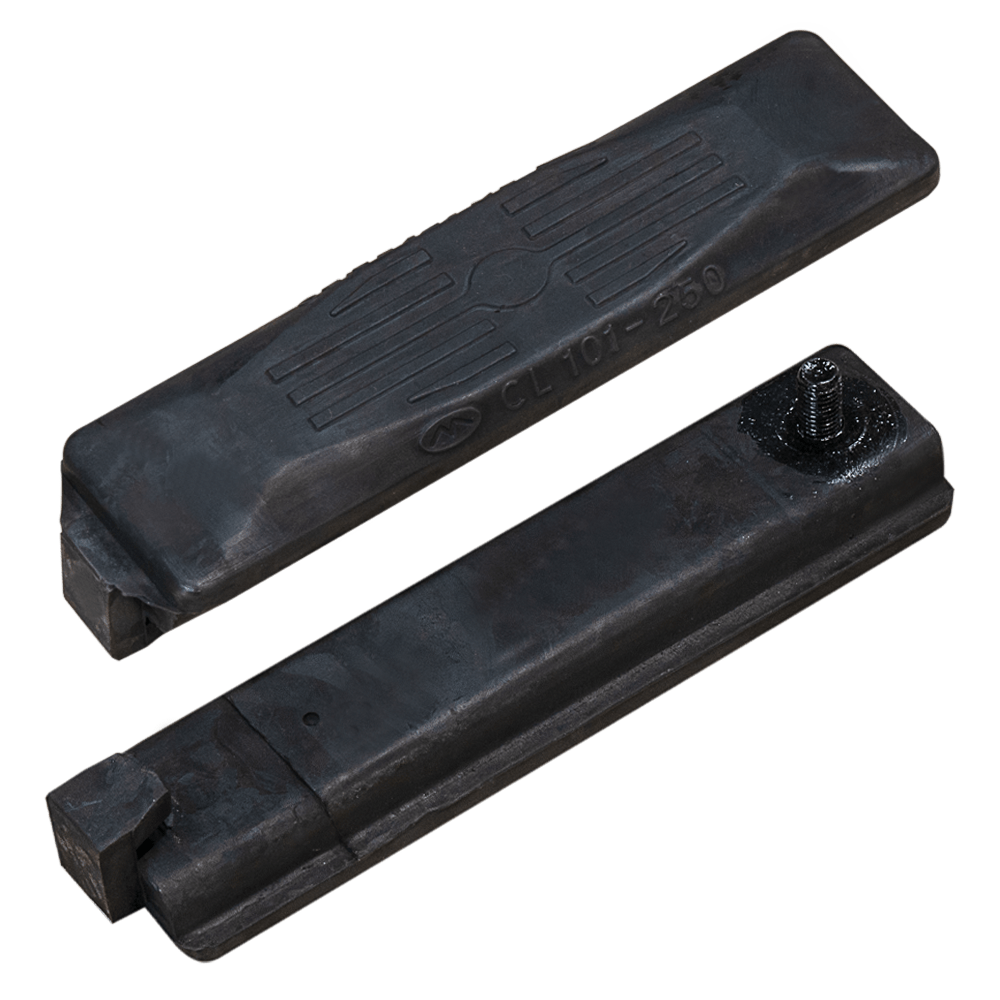

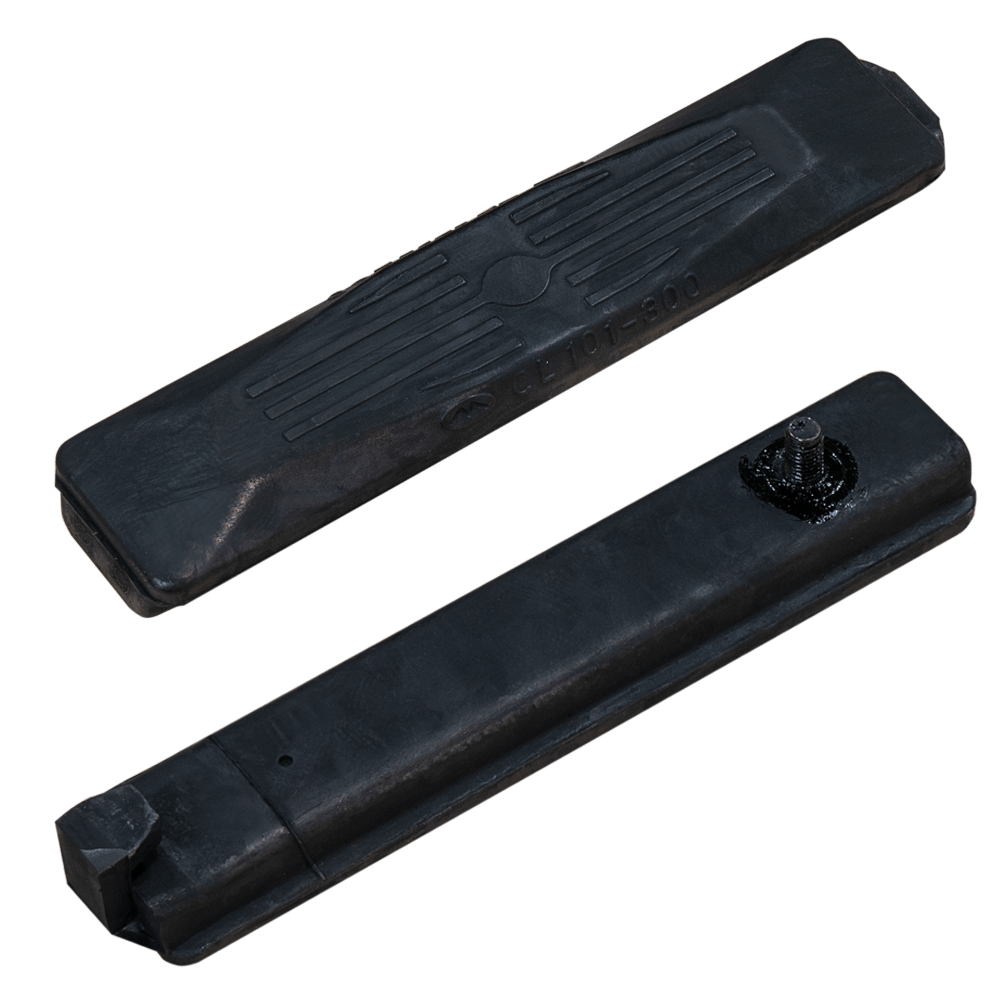

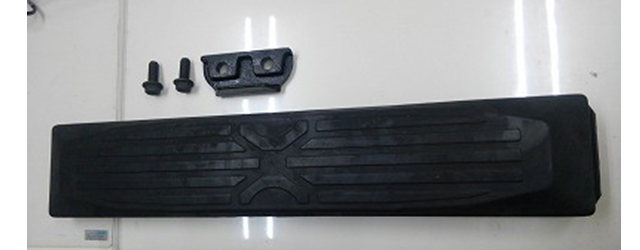

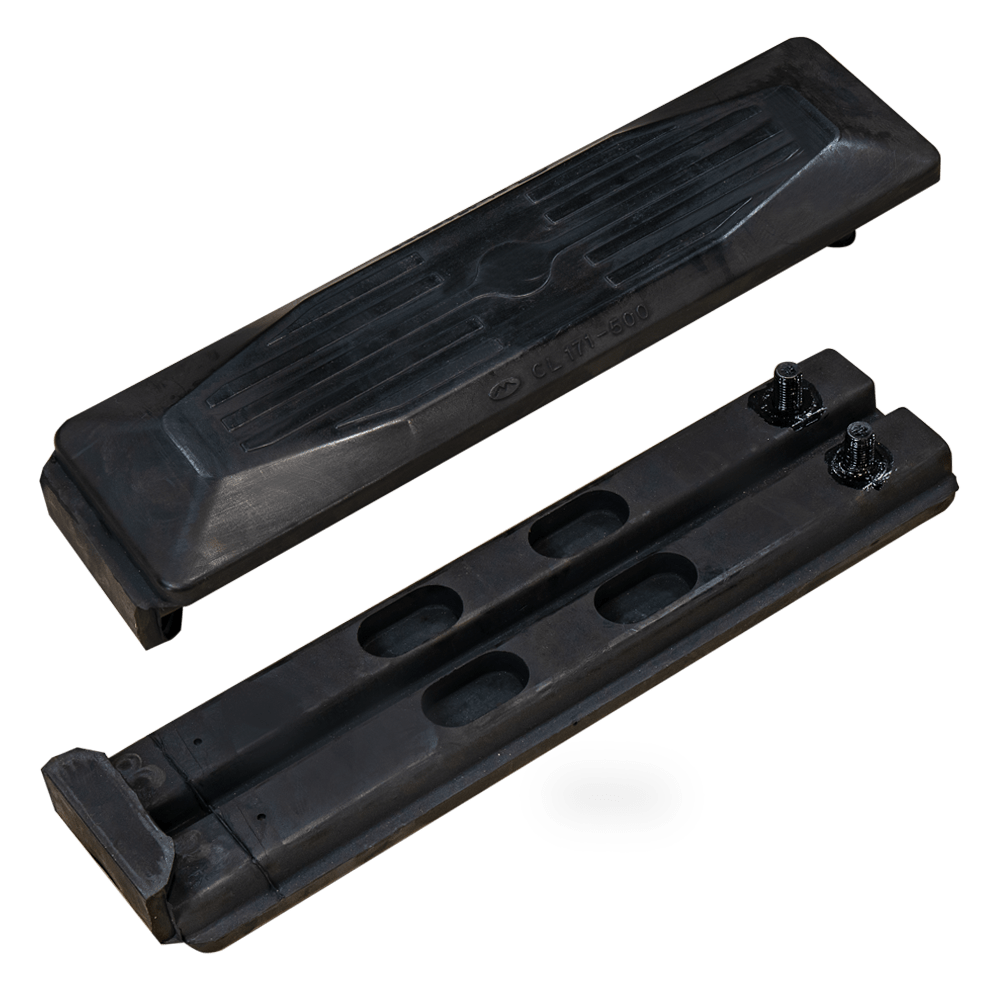

2、【片側フックタイプ】
  片側がフックになっているタイプで、頻繁に脱着されるユーザーに最適です。
  縦止めタイプと比べ交換作業時間が大幅に短縮できます。

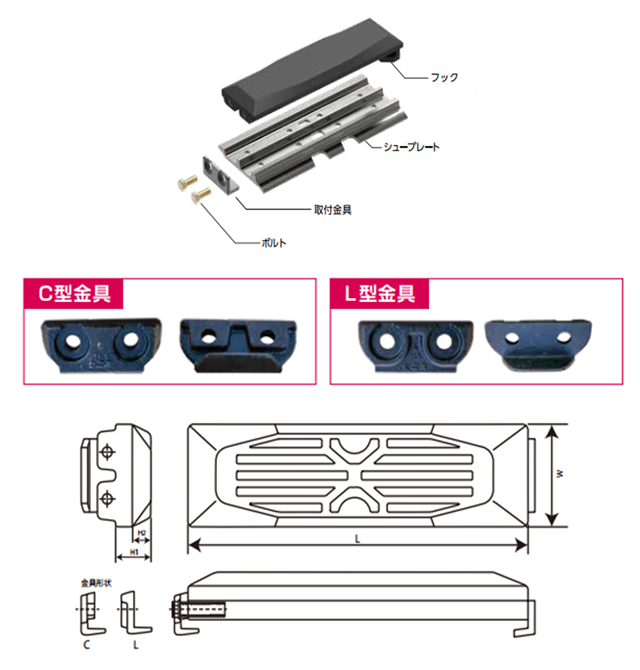

3、【横止めタイプ】
  シュープレートに穴が付いていない場合に使用します。
  片側フックでサイドから2点で止めるタイプと両サイドから4点で止める
  タイプをご用意しております。

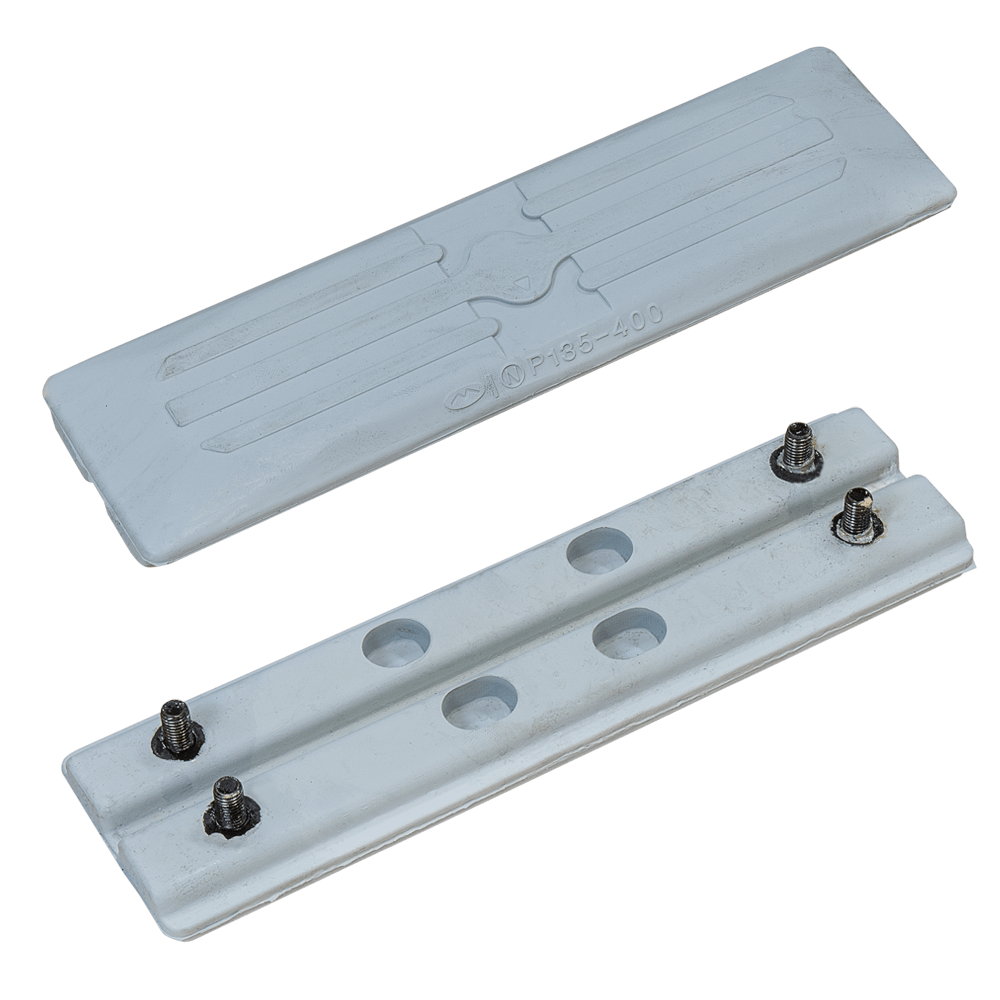

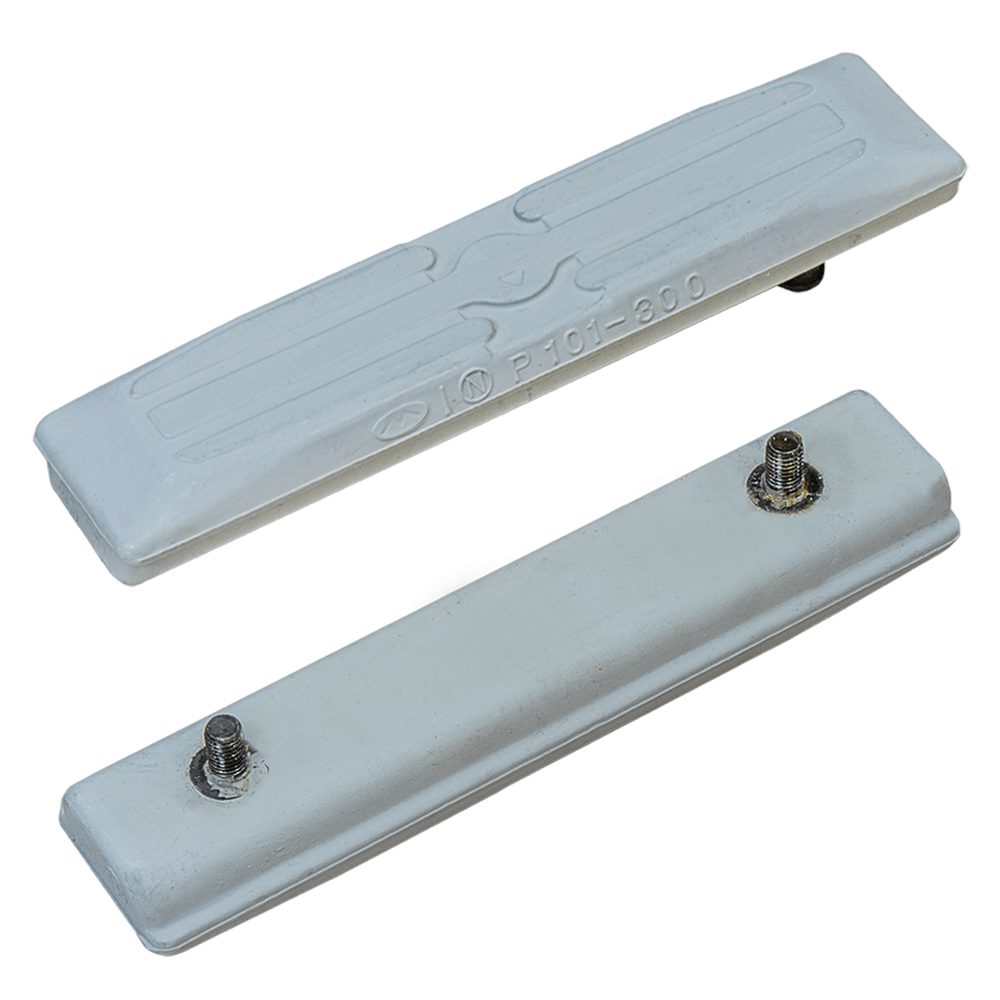

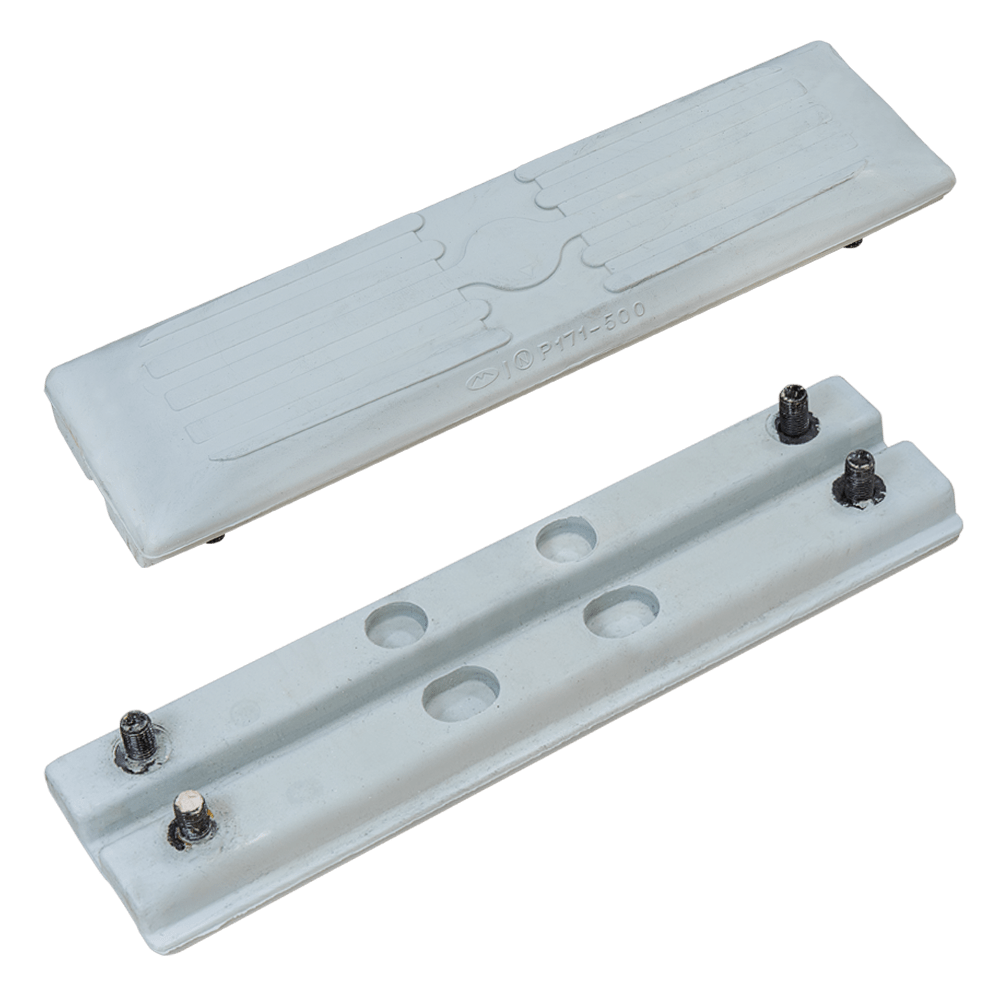

4、【白ゴムパット】

  主に高所作業車に使用されています。
  白色に近いグレーで耐久性に優れています。
  屋内が樹脂等で塗装された床や路面で汚染が問題となる場内で使用します。

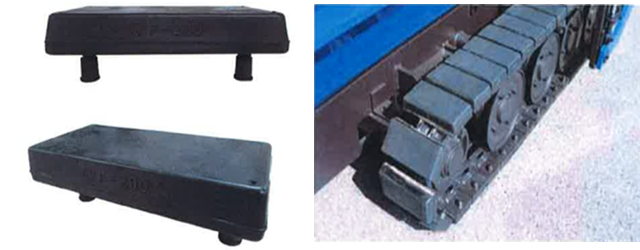

5、【アスファルトフィニッシャー用】

※代表適応機種
  範多機械:BP25C、BP31C、BP31C2、BP31C5、
     F1740、F1740C、F1740C2、F2045、F2045C、F25C
     F31C、F31C5、F31CD、F45C
  住友建機:HA31C、HA31C-3、HB40C、HB40C-2
  三菱:MF24、MF24D、MF43、MF43D


【高品質・高耐久性の理由】

1、特殊ゴムの使用により広範囲の地盤条件と温度条件(-40℃~+40℃)に
最適化されて  おり、優れた耐摩耗性を実現しています。
  耐摩耗性、耐カット性ゴムを使用しゴムの破損を抑え、旋回時の騒音、
振動を少なくしました。

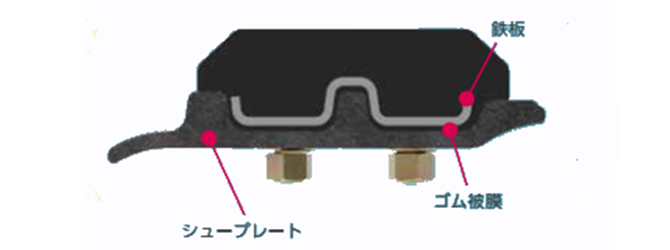

2、金具部分を全面ゴムで被覆しているので、金属部の錆の発生が抑えられます。
また、鉄シューとの密着性が良くなり取付ボルトの緩みも発生し難くなりました。

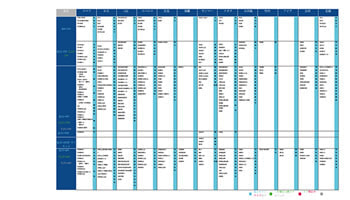

法・適合機種

※適合表に載っていない機種の場合は以下の内容をお知らせ下さい。

1、機種型式(例PC138US-5)

  2、シュープレートの幅
  3、シュープレートの取付穴の数
  注:シューボルトの取付穴はカウントしません
 ご注文・見積もり依頼は、

こちらのシート をご利用下さい。

価  格

※大量の機種型式の情報が掲載されています。
型式が分かる方は【CTRL】+【F】でのページ内検索をオススメします。
(スマホの方は各ブラウザーのページ内検索機能をご利用ください)

  【コマツ シュー幅 230mm用】

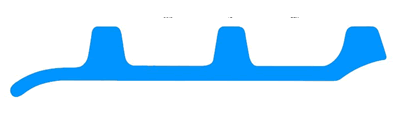

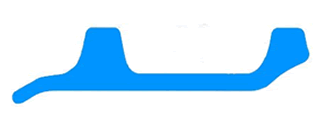

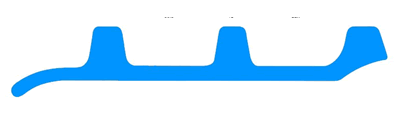

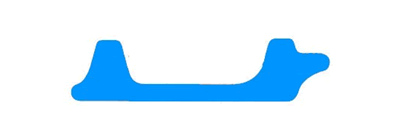

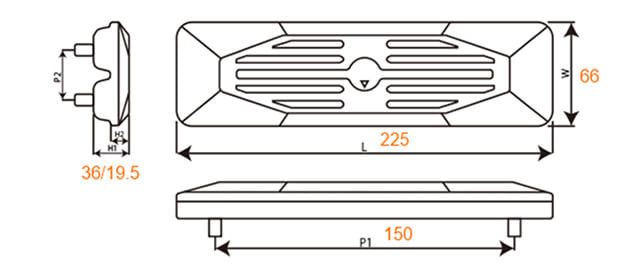

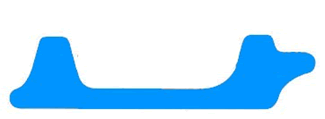

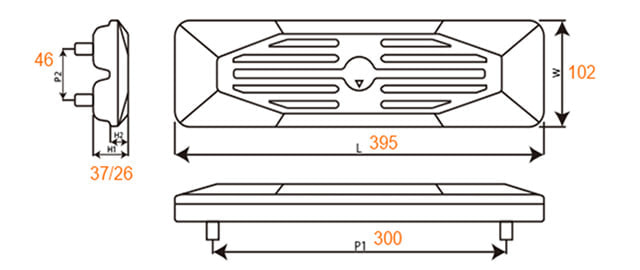

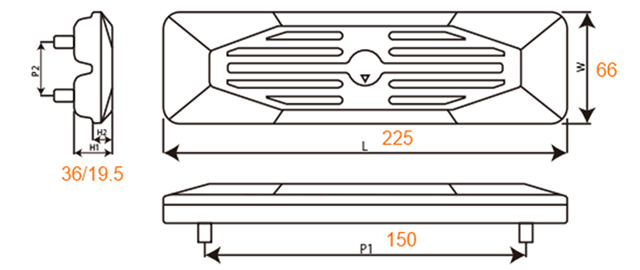

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)

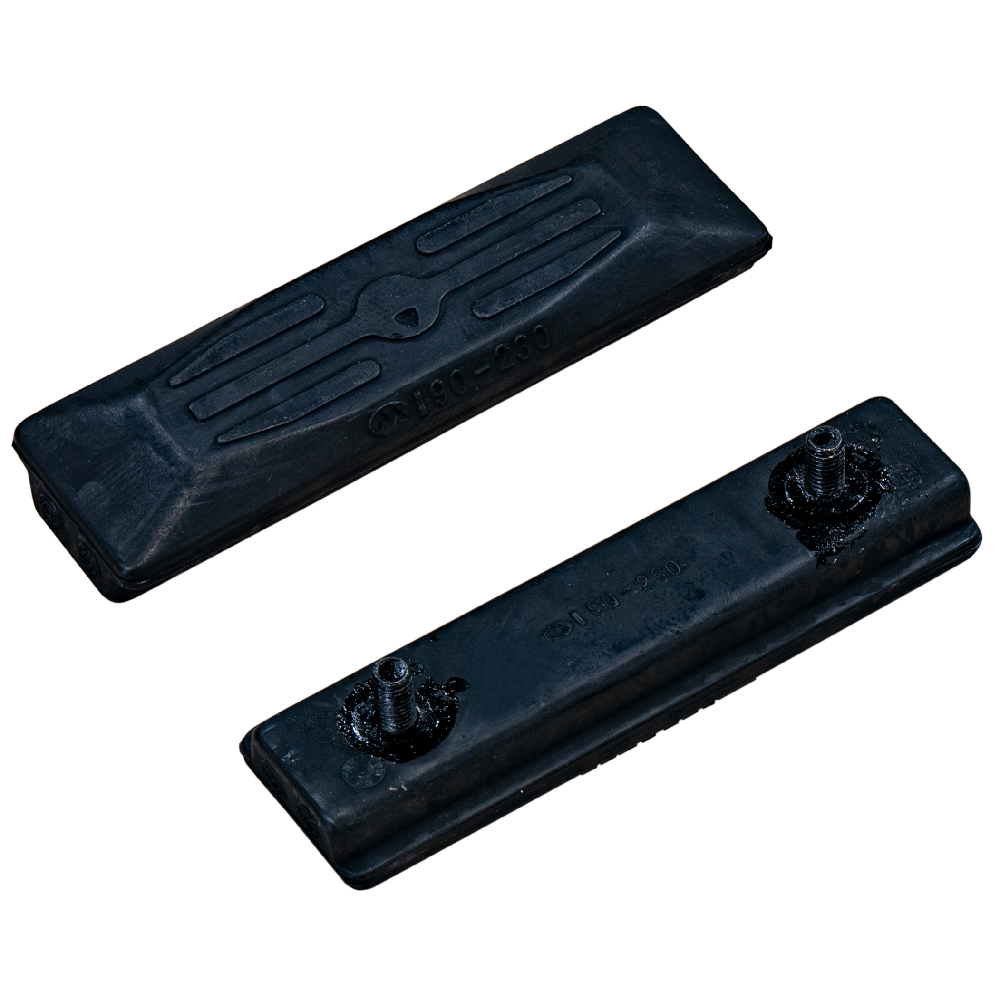

・PC05-1、PC05-5
、PC05-6
、PC05-7・PC07-1
、PC07-2、
・PC12R-8、PC15MR

 90-230
(幅230mm)
 φ12mm
ネジP:1.75
2本縦止
64枚  825
 ・PC15MR、PC15R-8、
PC15MR-1
・PC18MR-2、PC18MR-3
72枚

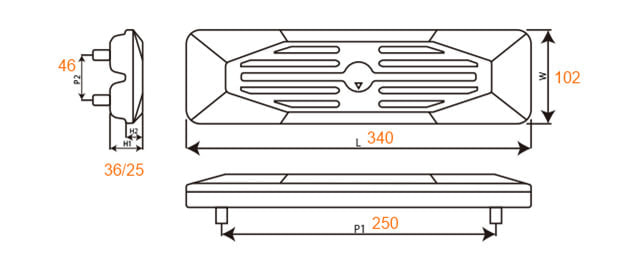

  【コマツ シュー幅 250mm用】

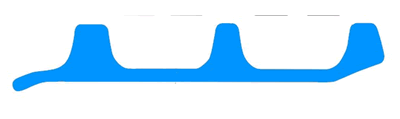

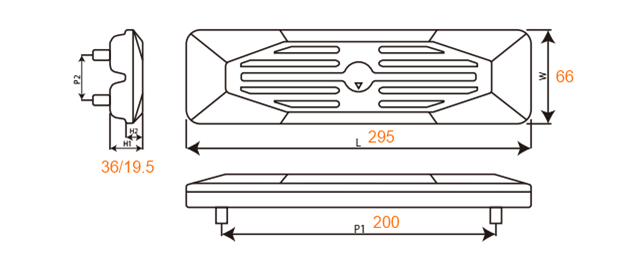

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)

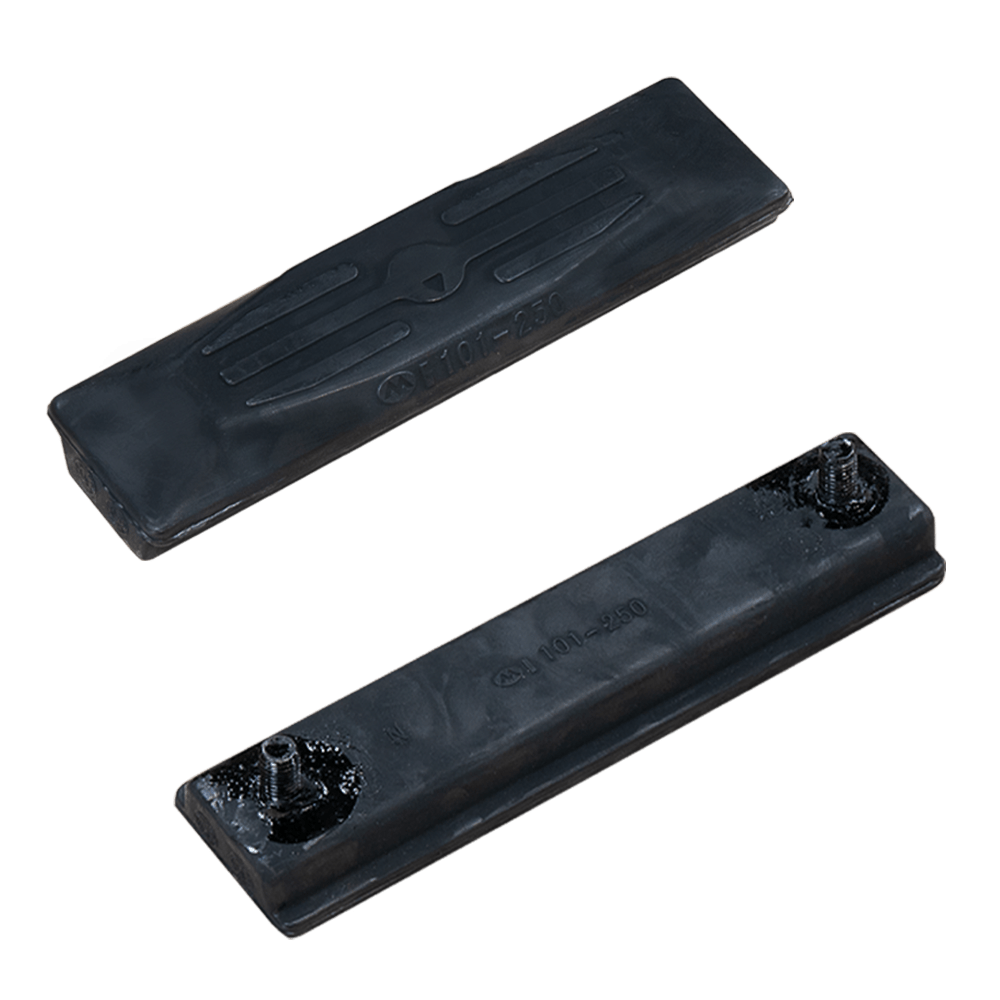

・PC10-1、PC10-3
、PC10-5、PC10-6、 PC10-7
、PC10N-7
・PC12UU-1、PC12UU-2
・PC20R-8

101-250
(幅250mm)
 φ12mm
ネジP:1.75
2本縦止
76枚  825
・PC20MR-1、PC20MR-2、
  PC20MR-3、PC20MR-5
・PC20UU-1、PC20UU-2、
  PC20UU-3、 PC20UU-5
・PC20UUM
78枚
・PC20FR-2  88枚
  【コマツ シュー幅 250mm用】

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)

・PC10-1、PC10-3
、PC10-5、PC10-6

、 PC10-7、PC10N-7
・PC12UU-1、PC12UU-2
・PC20R-8

101-250
(幅250mm)
 φ12mm
ネジP:1.75
2本縦止
76枚  825
・PC20MR-1、PC20MR-2、
  PC20MR-3、PC20MR-5
・PC20UU-1、PC20UU-2、
  PC20UU-3、 PC20UU-5
・PC20UUM
78枚
・PC20FR-2  88枚
  【コマツ シュー幅 300mm用

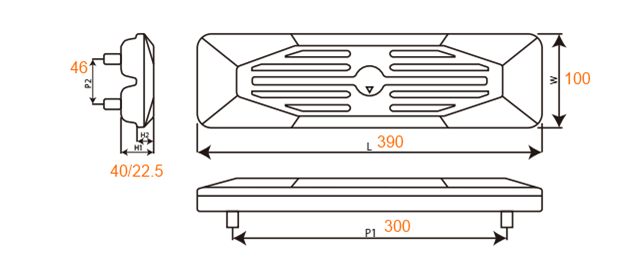

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)

・PC15-2、PC15-3
・PC20-7、PC25R-8
・PC27MR、PC27R-8
・PC28UU-2、PC28UU-3

101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
80枚  825
・PC20-1、PC20-2
、PC20-3、
 PC20-4、PC20-5
、PC20-6・PC25-1
・PC30-1、PC30-2
、PC30-3、PC30-4
、 PC30-5、PC30-6、
PC30-7
・PC30FR-2、PC30R-8、
PC30MR-1
・PC30UU-2
・PC30UU-3(#10001~12900)
・PC38UU-2
・PC38UU-3(#7001~9000)
86枚
・PC30UU-3(#12900~)
・PC30UU-5、PC30UU-6
・PC30MR-2、PC30MR-3、
  PC30MR-5
・PC35MR-2、PC35MR-3
・PC38UU-3(#9001~)
・PC38UU-5
88枚
PC38MR-3解体  102枚
  【コマツ シュー幅 400mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PC50UU-1  135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
74枚  1,727
・PC40MR-1
・PC40R-7、PC40R-8
・PC50UU-2、PC50UU-3
・PC50FR-1
・PC58SF-1
76枚
・PC40MR-2
・PC45MR-5
・PC50MR-2
・PC55MR-3、PC55MR-3,
  PC55MR-5
・PC58UU-3(#22301~)
・PC58UU-5、PC58UU-6
78枚
  【コマツ シュー幅 400mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PC45-1、PC45MR-1、
  PC45R-8
・PC50UD-2、PC50UG-2、
  PC50UU-2
・PC58UU-3(#20001~22300)
135-400NT
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚  2,024
  【コマツ シュー幅 400mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PC40FR-2
・PC50FR-2
135-400YF
(幅400mm)
オフセット
φ12mm
ネジP:1.75
4本縦止
80枚  1,793
  【コマツ シュー幅 450mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PC60-6  154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
74枚  1,991
・PC60-7、PC60-7B
・PC70-7
76枚

・PC70FR-1
・PC75US-3
・PC75UU-1、PC75UU-2

、PC75UU-3
・PC78US-3、PC78US-5、
  PC78US-6、PC78US-8、
  PC78US-10
・PC78UU-3、PC78UU-5、
  PC78UU-6、PC78UU-8、
  PC78UU-10

78枚
  【コマツ シュー幅 500mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PC100N-6  171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
80枚  2,750
・PC150-5
・PC158US-2
82枚
・PC120-6(#66115~)
・PC120-6ED(#70001~)
・PC120SC-6(#10202~)
・PC128UU-2(#6001~)
・PC128US-2(#9001~9500)
・PC138US-2(#4001~4500)
84枚
・PC120-8、PC120-11
・PC128US-2(#9501~)
・PC128US-8
・PC130-6(#53176~)
・PC138US-2(#4501~)
・PC138-6(#53176~)
・PC138US-8
、PC138US-10、
  PC138US-11
86枚
  【コマツ シュー幅 500mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PCPC100N-6  175-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
76枚   2,750
・PC100-5
・PC100-6(#40001~47024)
80枚
・PC120-5
・PC120-6(#45001~66114)
・PC120SC-6(~#10201)
・PC128UU-1
・PC128UU-2(~#6000)
・PC130-6(#45001~53175)
・PC138US-2(~#4000)
84枚
  【コマツ シュー幅 600mm用

※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・PC150-5
・PC200-6、PC200-8、
PC200-10、PC200-11
・PC210-6、PC210-8
・PC228US-8
、PC228US-10、
 PC228US-11
・PC230
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止

90枚  4,774
・PC220-8  94枚
・PC210LC
・PC230-7
98枚
・PC220LC、PC230LC  102枚
  【日立 シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・EX12-1、EX12-2
・EX14
・EX15-1、EX15-2
90-230
(幅230mm)
φ12mm
ネジP:1.75
2本縦止
64枚  825
・ZX17U-2  72枚
・EX15U、EX15UR  74枚
  【日立 シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・EX18-2
・EX22、EX22-2
101-250
(幅250mm)
φ12mm
ネジP:1.75
2本縦止
74枚 825
・EX20U、EX20UR-2、EX20UR-3
・ZX20UR-5
・ZX22U-2
78枚
・ZX20U-5   80枚
・ZX20U-1 86枚
  【日立 シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・EX25-2
・EX30UR-2
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
78枚   825
・EX27U
・ZX27U
80枚
・EX30-2、EX30U
・EX33U
・EX30UR-3、EX30UR-5
・EX35-2
・ZX30U、ZX30UR
84枚
・EX35
・EX40UR-2
86枚
・EX35U
・ZX35U
・EX40UR-3
・ZX30UR-3、ZX30UR-5
・ZX30U-2、ZX30U-5
・ZX35U-2、ZX35U-3、ZX35U-5
・ZX40UR-2、ZX40UR-3
、ZX40UR-5
88枚
・ZX35U-3(解体)  102枚
  【日立 シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・EX40-1、EX40-2、EX40U
・EX45-1、EX45-2
・EX50UR
・EX55UR-1、EX55UR-2、
・EX55UR-3・ZX40U(~#7000)
・ZX50U(~#7000)
・ZX55UR-1
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,727
・EX40U-2
・EX58MU
・ZX40U-2、ZX40U-3、ZX40-5
・ZX50U-2、ZX50U-3
、ZX50U-5
・ZX55UR-2、ZX55UR-3
、ZX55UR-5
78枚
  【日立 シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・EX60-1、EX60-2、EX60-3  154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
74枚  1,991
・EX60-5
・ZX70、ZX70-3
76枚
・EX60LCT-3、EX60UR
・EX75UR-1、EX75UR-2
、EX75UR-3
78枚
・EX60LC-5
・EX75UR、EX75URT-5
・EX75US、EX75US-5
・EX80U
・ZX70LC
・ZX75UR-1、ZX75UR-3
、ZX75UR-5
・ZX75US-1、ZX75US-3
、ZX75US-5
・ZX80LCK、ZX80LCK-3
80枚
  【日立 シュー幅 500mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・EX100-1、EX100-2
、EX100-3、EX100-5
・ZX100M
・ZX110、ZX110-3
171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
82枚   2,750
・EX120-1   86枚
・EX120-2、EX120-3
、EX120-5・EX130K-5
・EX135US、EX135USR
・ZX120-3、ZX120-6
、ZX125US
・ZX130K、ZX130HG
・ZX135US-3、ZX135US-5
、ZX135US-6
・ZX135UR、ZX140US
88枚
・EX100M-3  94枚
  【日立 シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・ZX200-3、ZX200-5
、ZX200-6・ZX210
・EX200-2、EX200-3
、EX200-5・EX210-3
・EX210H-5、EX210K-5
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚  4,774
・ZX200KC-5、ZX200LC-6
・ZX210LCH
・EX200LC-2、EX200LC-3
、EX200LC-5
98枚

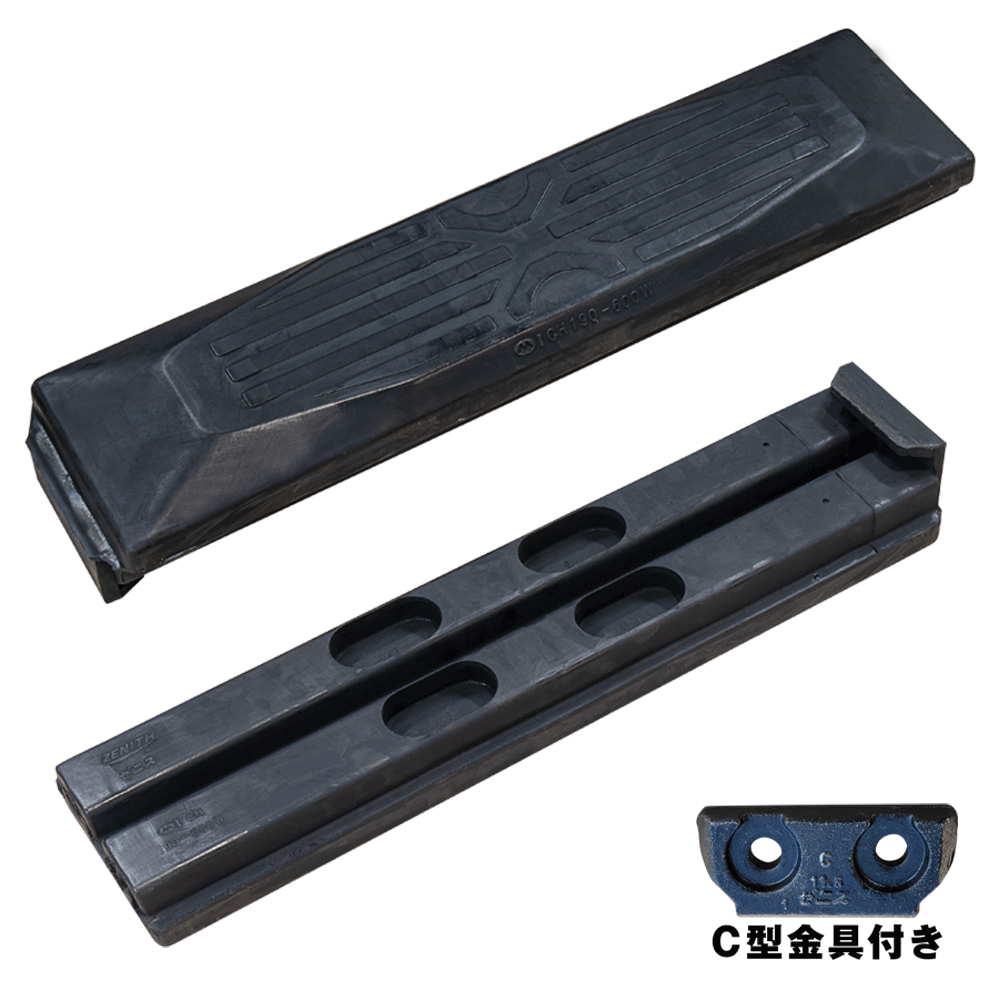

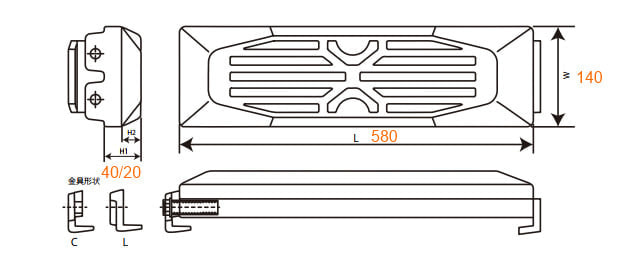

  横止めタイプ


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・ZX225US-3
・ZX225US-5
・ZX225US-6
190-600N
(幅600mm)
Φ14mm
ネジP:1.75
4本横止
金具形状C
92枚  8,195
  【CAT シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・ME15、MM15  90-230  φ12mm
ネジP:1.75
2本縦止
64枚  825
・301.5CR  72枚
・017CR  74枚
  【CAT シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・MM20CR、MM20SR、MM20T 101-250  φ12mm
ネジP:1.75
2本縦止
76枚  825
・302CCR
・302CSR
80枚
  【CAT シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・ME25
・MM20CR
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
76枚   825
・MM25
・MM25ST
80枚
・ME30、MM30
・MM30B、MM30T
・MM30CR-1、MM30CR-2
、MM30CR-3
・MM30SR-1、MM30SR-2
、MM30SR-3
82枚
・MM35、MM35B、MM35T
・MM40CR-1、MM40CR-2
、MM40CR-3・MM40SR-1
、MM40SR-2、MM40SR-3
・303CR、303CSR
・303SR、303ECR
・030SR、030ESR
・040SR、040ESR
86枚
・303CCR
・303.5CCR
・303.5E2CR
・304CSR
92枚
・303CR(解体)  102枚
  【CAT シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・MM45
・MX45、MX45D
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
74枚   1,727
・304CR
・MM40CR、MM40T
・MM45、MM45B、MM45T
・MM55SR-2
・MM57SR
・MX55
76枚
・050SR  78枚
・304CCR
・305CCR、305DCR、305E2CR
・305.5CCR、305.5DCR
、305.5E2CR
80枚
  【CAT シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・E70B
・307、307SSR
135-450  φ12mm
ネジP:1.75
4本縦止
84枚  2,145
・308BSR
・308BCR
88枚
  【CAT シュー幅 450mm

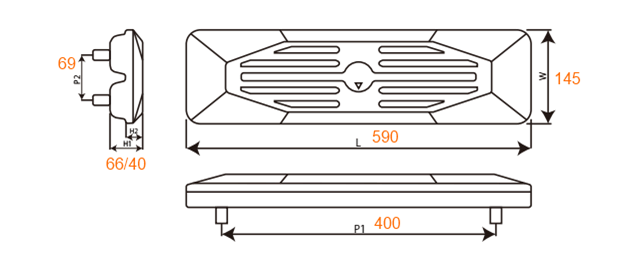

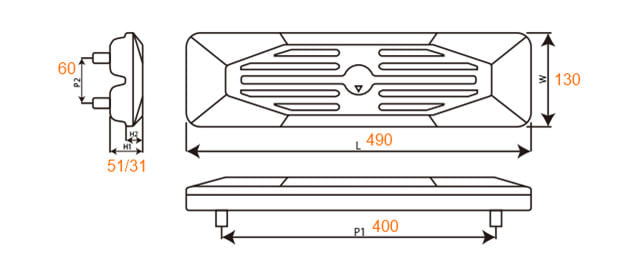

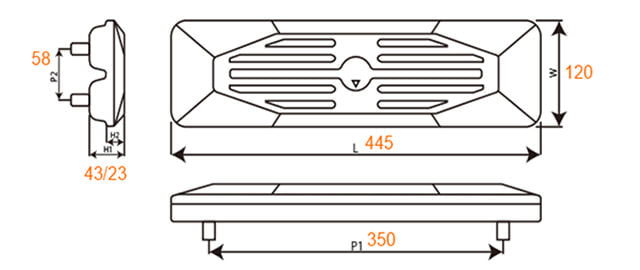

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・307B、307C、307D 154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
76枚  1,991
・308CCR、308SRVD
・308CSR、308DSR、308ESR
・308DCR、308E2CR
80枚
・E70  84枚
・308BCR、308BSR  86枚
  【CAT シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・311C、311CU
、311DCR、311DRR
171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
82枚  2,750
・311FLRR
・312B、312C、312D
、312E、312F
・312BSR、312ECR
・313B、313C、313D
、313CR・313BSR
、313BCR、313CSR
、313CCR・314C、314D
、314F
・314DCR、314ECR
86枚
  【CAT シュー幅 600mm

※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・320B、320CU
・320D、320DRR
・321B、321D
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
90枚  4,774
・322  94枚
・320BL
・320DL
・321DLCR
・322MM
98枚
・322CL  102枚

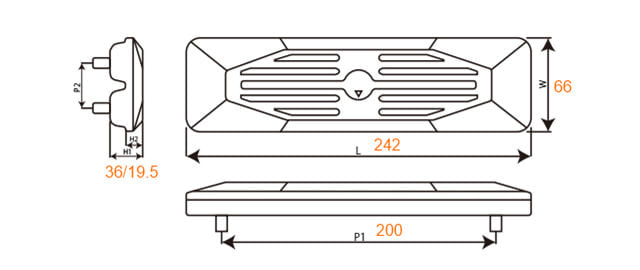

  【コベルコ シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK13-1、SK14-1、SK15-1  90-230
(幅230mm)
φ12mm
ネジP:1.75
64枚  825
・SK17SR-3  70枚
・SK13SR-1、
・SK15SR-1、SK15SR-3
・SK17SR-5
72枚

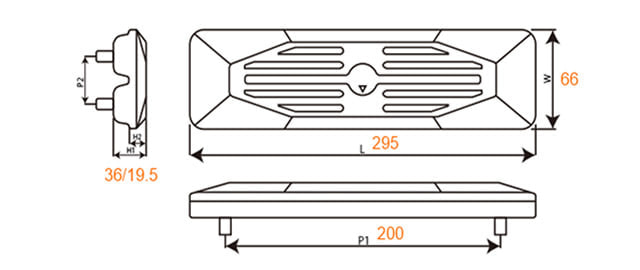

  【コベルコ シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK20UR、SK20SR-2  101-250
(幅230mm)
φ12mm
ネジP:1.75
74枚  825
・SK20SR、SK20SR-3
、SK20SR-5・SK25SR-2
78枚
・SK27SR-3、SK27SR-5  82枚

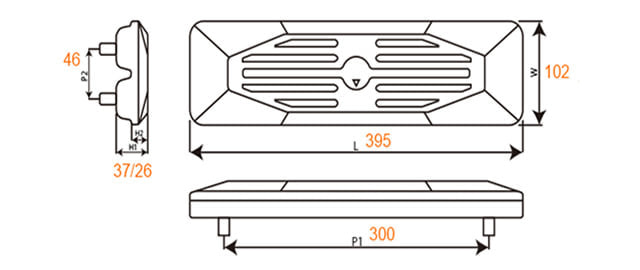

  【コベルコ シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK024
・SK025-1、SK025-2
・SK25SR-1
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
78枚    825
・SK027
・SK030-1、SK030-2
・SK30SR-1
・SK30UR-1、SK30UR-2
82枚
・SK30UR-3
・SK30UR-5
84枚
・SK28SR-6
・SK30UR-3、SK30UR-5
・SK35SR-2、SK35SR-3
、SK35SR-5・SK38UR-6
90枚
・SK30SR(解体)  102枚

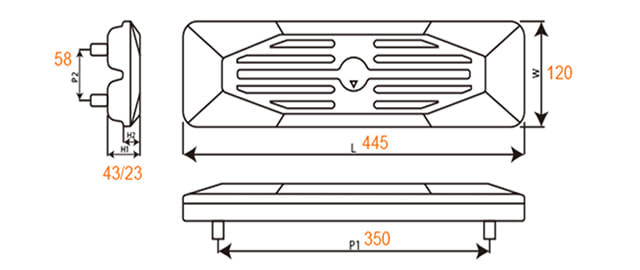

  【コベルコ シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK40SR-2
・SK40SR-3
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
72枚  1,727
・SK042・SK045-2
・SK40SR-5・SK45SR-1
、SK45SR-2、SK45SR-6
・SK50SR、SK50SR-5
・SK50UR、SK50UR-2
、SK50UR-3、SK50UR-5
・SK55SR-6
76枚

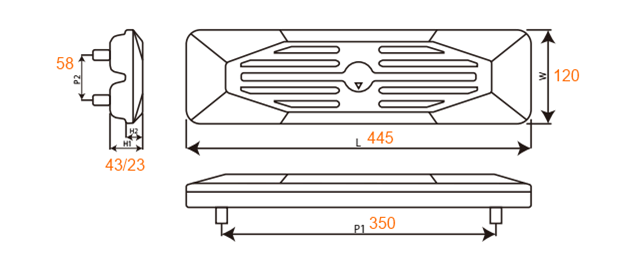

  【コベルコ シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK60-2、SK60-3
・SK75UR、SK75UR-1
、SK75UR-2
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
76枚  1,991
・SK60SR
・SK70SR-1、SK70SR-2
・SK75UR-3、SK75UR-5
・SK75SR-3
78枚
・SK90UR
・SK95UR
80枚

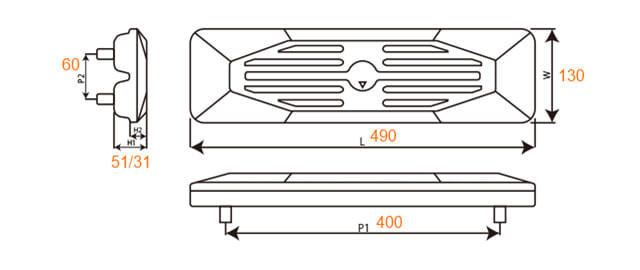

  【コベルコ シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK04、SK04-2
・SK100-1、SK100-2
・SK115SR
171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
82枚  2,750
・SK045N-2
・SK120-1
86枚
・SK120-2、SK120-3
・SK120UR、SK120SR
・SK125SR、SK125SR-5
・SK130UR
・SK135SR、SK135SR-2
、SK135SR-3、SK135SR-5
88枚
・SK120LC-2
・SK135SRLC
92枚

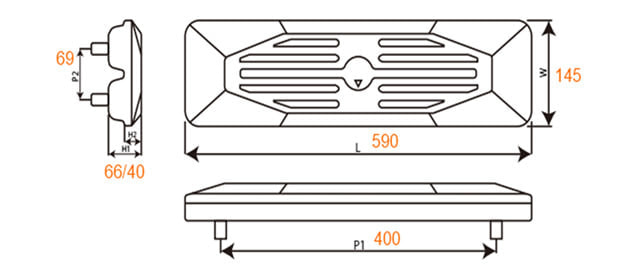

  【コベルコ シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK200-2、SK200-6
、SK200-8・SK210
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚  4,774
・SK235SR 94枚
・SK230  96枚
・SK200LC-6
・SK220LC
98枚
・SK235SRLC
・SK250LC
102枚
・SK225LC  104枚

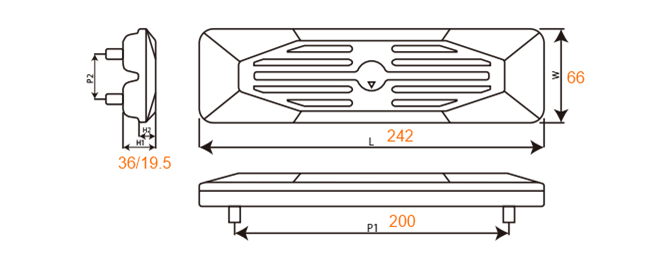

  【住友建機 シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH15J  90-230  φ12mm
ネジP:1.75
64枚  825
・SH18J  70枚
  【住友建業 シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH25J 101-250 φ12mm
ネジP:1.75
72枚  825
・SH20JX-2   84枚
  【住友建業 シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH25JX・SH28J 101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
76枚    825
・SH30U2  80枚
・SH30U3・SH30UJ-2
、SH30UJ-3・S90FX3
82枚
・SH30J  84枚
・SH30JX・SH32J
・SH35J
86枚
・SH35JX・SH38UJ-2
・SH40UJ-2
92枚
  【住友建業 シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH40、SH40JX
、SH40UJ-2
・SH45J、SH45UJ
・SH55U-2
・SH55US、SH55J-2
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,727
・SH50X2
・SH55UJ-1、SH55UJ-2
78枚
・SH60U-2
・SH65U-2、SH65US
82枚
  【住友建業 シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH75U-3
・SH75X-3、SH75X-6
・SH75XU-3、SH75XU-6
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
76枚   1,991
  【住友建業 シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SK60-2、SK60-3
・SK75UR、SK75UR-1
、SK75UR-2
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
76枚  1,991
・SK60SR
・SK70SR-1、SK70SR-2
・SK75UR-3、SK75UR-5
・SK75SR-3
78枚
・SK90UR
・SK95UR
80枚
  【住友建業 シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH100  171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
84枚   2,750
・SH120-3(#5003~)
・SH120-5、SH120-6
、SH120-7・SH125X-3
、SH125X-6、SH125X-7
・SH125XU-3・SH135X-3
、SH135X-6、SH135X-7
86枚
・SH120-3(~#5002)
・SH135X-2
・SH135XU-2
・SH145U
88枚
・SH120LPC 94枚
  【住友建業 シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SH210    190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
90枚  4,774
・SH200-1、SH200-2
、SH200-3、SH200-5
・SH215X
・SH225X
92枚
・SH220
・SH240
94枚
・SH200LC
・SH225XLC
98枚
・SH220LC
・SH240LC
102枚
  【クボタ シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・KH012、KH014  90-230
幅230mm
φ12mm
ネジP:1.75
62枚   825
・KX014  64枚
・U15-3S、U17
・RX141、RX153S
74枚
  【クボタ シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・KX021  101-250
幅250mm
φ12mm
ネジP:1.75
74枚  825
・K020、K022
・K021(穴開きシュー)
78枚
・KH021、KH050
・RX202、RX203
、RX203S、RX205
・U20-3、U20-5
86枚
  【クボタ シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・KH024、KX024
・KH026、KX026
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
74枚    825
・KH027、KX027
・KH60
78枚
・KH028、KH028H
・U25-3
・K027、K028
・K030-3
82枚
・U30-3、U30-5、U30-6
・U35-3、U35-5、U35-6
・K030
・K035-3、K035-5
・RX302、RX303、RX305
、RX306・RX401、RX403
、RX405、RX406
86枚
  【クボタ シュー幅 350mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・U40-6  135-350C
(幅350mm)
φ12mm
ネジP:1.75
4本縦止
74枚    1,727
  【クボタ シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・K040、K045
・KX046、K045
・RX401、RX402
・KH055
・U45
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,727
・RX501、RX502
・RX503、RX505、RX506
・RX505HMCR
・U40-3、U40-5、U40-6
・U50-3、U50-5、U55
78枚
  【クボタ シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・KX60-1、KX60-2
、KX60-3
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
74枚   1,991
・KX60-5
・K70
76枚
・KX75UR-1、KX75UR-2
、KX75UR-3
78枚
・K75UR-5、K75US
・KX75US
80枚
  【クボタ シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・KX100-1、KX100-2
、KX100-3、KX100-5
171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
82枚  2,750
・KX120   86枚
・KX120-2、KX120-3
、KX120-5・KX135UR-1
88枚
・KS199M-3  94枚
  【クボタ シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・KX200-2、KX200-3
、KX200-5・KX225USR
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚   4,774
・KX220-2、KX220-3
、KX220-5
94枚
・KX200LC-2、KX200LC-3
、KX200LC-5・KX225USR-LC
98枚
・KX220LC-2、KX220LC-3
、KX220LC-5
102枚
  【ヤンマー建機 シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・Vio15-2、Vio17  90-230  φ12mm
ネジP:1.75
72枚    825
  【ヤンマー建機 シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・B20U  101-250
幅250mm
φ12mm
ネジP:1.75
74枚  825
・B2-5、B2Σ    76枚
・Vio20
・Vio20-6
・Vio25-6
84枚
・Vio20-1、Vio20-2
、Vio20-3
・B2U
88枚
  【ヤンマー建機 シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・B3U 101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
80枚   825
・Vio27-2、Vio27-3
、Vio27-5
82枚
・Vio30-1、Vio30-2
、Vio30-3、Vio30-5
、Vio30-6・Vio35-1
、Vio35-2、Vio35-3
、Vio35-5、Vio35-6
・B3-3、B3-5、B3-6、B3Σ
・B4U、B37-2B
86枚
・B30U   90枚
  【ヤンマー建機 シュー幅 350mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・Vio45-6  135-350C
(幅350mm)
φ12mm
ネジP:1.75
4本縦止
80枚  1,727
  【ヤンマー建機 シュー幅 350mm用(オフセット)

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・Vio45-6  135-350C
(幅350mm)
φ12mm
ネジP:1.75
4本縦止
68枚    1,727
・Vio40-3
・Vio40-5
80枚
  【ヤンマー建機 シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・K040、K045
・KX046、K045
・RX401、RX402
・KH055
・U45
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,661
・RX501、RX502
・RX503、RX505、RX506
・RX505HMCR
・U40-3、U40-5、U40-6
・U50-3、U50-5、U55
78枚
  【ヤンマー建機 シュー幅 400mm用(オフセット)

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・B6Σ-3、B6Σ-3A、B6Σ-5
、B6Σ-6・B50-2B
・Vio40-1
・Vio50-2、Vio50-3
、Vio50-5
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
74枚   1,661
  【ヤンマー建機 シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・B7U
・Vio70
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
78枚   1,991
  【ヤンマー建機 シュー幅 450mm用(オフセット)

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・B7-3、B7-5、B7-6
・Vio70、Vio70-2
、Vio70-3
・Vio80
154-450YF    φ12mm
ネジP:1.75
4本縦止
78枚  1,991
  【IHI(石川島) シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・IS15J  M90-230
幅230mm
φ12mm
ネジP:1.75
66枚   825
・IS18J  72枚
・IS15NX  74枚
・IS18UJ  84枚
  【IHI(石川島) シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・IS25JX
・IS28GX、IS28GX-2
、IS28GX-3、IS28GXJ
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
76枚   825
・IS25NX 80枚
・IS28UX
・IS30J、IS30G、IS30GX
82枚
・IS30JX、IS30NX、IS30VX
・IS30UJ、IS30GX-3
・IS32J
・IS35GX、IS35J、IS35F
・IS35N
86枚
・IS35JX、IS35NX
・IS38UJ、IS38UJ-2
・IS40Z
92枚
  【IHI(石川島) シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・B3U 101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
80枚   825
・Vio27-2、Vio27-3
、Vio27-5
82枚
・Vio30-1、Vio30-2
、Vio30-3、Vio30-5
、Vio30-6・Vio35-1
、Vio35-2、Vio35-3
、Vio35-5、Vio35-6
・B3-3、B3-5、B3-6、B3Σ
・B4U、B37-2B
86枚
・B30U   90枚
  【IHI(石川島) シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・IS40JX
・IS45NX
・IS45UJ、IS45UJ-2
、IS45UJ-3
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,661
・IS40VX
・IS50GX、IS50GX-2
、IS50GX-3
・IS55UX、IS55J、IS55-2
・IS55UJ、IS55UJ-2
、IS55UJ-3
・IS55N
78枚
・IS70Z 84枚
  【IHI(石川島) シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・IS65JX
・IS65U、IS65UJ
、IS65UJ-2
・IS70J、IS70J-2
、IS70J-3、IS70Z
・IS80NX
135-450    φ12mm
ネジP:1.75
4本縦止
82枚    1,991
・IS75J 90枚
  【IHI(石川島) シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・IS04G   171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
78枚  2,750
・IS04H
・IS110-2
82枚
・IS04E
・IS110G、IS110J
84枚
・IS120GX
・IS145UJ
88枚
  【IHI(石川島) シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・IS200J
・IS220J
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚   4,774
・IS200J-LC
・IS220J-LC
98枚
  【カトー(加藤) シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD35V4 101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
92枚   825
  【カトー(加藤) シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD140
・HD140SEV
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,661
・HD50UR
・HD205、HD205UR
・HD180
・HD40V4
78枚
  【カトー(加藤) シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD250V2、HD250SE
・HD307
135-450    φ12mm
ネジP:1.75
4本縦止
86枚 2,145
  【カトー(加藤) シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD308
・HD308US、HD308-6
、HD308USV
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
78枚 1,991
  【カトー(加藤) シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD400GS、  171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
78枚  2,750
・HD400V2、HD400SEV
・HD450G
・HD502
・HD510E、HD510V2
82枚
・HD450SE
・HD550G
84枚
・HD450SEV
・HD450GSL、HD450V2
86枚
・HD512-V2、HD512MR
・HD512-6、HD512-7
・HD513MR、HD513MR-6
・HD514MR-7
・HD550SE、HD550SE2
88枚
・HD550SEV、HD550V2
・HD550GSE
90枚
  【カトー(加藤) シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD820、HD820V
、HD820VS
・HD823MR、HD823MRV
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚   4,774
・HD1023 94枚
・HD820V2-LC
・HD823MRLC
98枚
・HD1023LC 102枚
・HD1250 104枚
  【北越工業(エアマン) シュー幅 230mm用

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・AX12、AX15  M90-230  φ12mm
ネジP:1.75
64枚    825
・AX17U-2  72枚
・AX15U-1、AX15U-3  74枚
  【北越工業(エアマン) シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・AX18-2
・AX22-2
TN101-250
幅250mm
φ12mm
ネジP:1.75
74枚   825
・AX20U-3
・AX20UR-1、AX20UR-2
、AX20UR-3
78枚
・AX20U 86枚
  【北越工業(エアマン) シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・AX25-1、AX25-2
・AX30UR-1、AX30UR-2
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
78枚   825
・AX27U
・AX27U-3
80枚
・AX30-1、AX30-2
・AX30U、AX30UR-3
・AX33U、AX33MU
・AX35-2
84枚
・AX35-1
・AX40UR-1、AX40UR-2
86枚
・AX30U-4
・AX35U-3
・AX40UR-3
88枚
  【北越工業(エアマン) シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・AX40-1、AX40-2
・AX45-1、AX45-2
・AX40U
・AX50U
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,661
・AX40U-3、AX40U-4
、AX40U-5
・AX50UR-5
・AX58MU
78枚
  【古河 シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・FX022
・U20、UX20
TN101-250
幅250mm
φ12mm
ネジP:1.75
74枚   825
・FX020
・FX20UR
78枚
  【古河 シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・FX025
・FX027
101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
78枚   825
・FX028、FX030
・FX30
・FX33MU
84枚
・FX35
・FX032UR、FX33UR
・FX042UR
・UX30、UX35
86枚
  【古河 シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・FX040
・FX045
・FX55UR-2
・UX45
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,661
・FX052UR 78枚
  【古河 シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・FX60-1、FX60-2
、FX60-3
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
74枚  1,991
・FX60-5
・FX60BL-5
76枚
・FX75UR-1、FX75UR-2
、FX75UR-3
78枚
・FX60LC-5
・FX75US
80枚
  【古河 シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・FX200-2、FX200-3
、FX200-5
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚   4,774
・FX220-2、FX220-3
、FX220-5
94枚
・FX200LC-2、FX200LC-3
、FX200LC-5
98枚
・FX220LC-2、FX220LC-3
、FX220LC-5
102枚
  【古河 シュー幅 600mm


※穴無しシュープレートの場合は横止めタイプでご用命ください。
幅500/600/700/790/800mmの4サイズをご用意しています。


適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・HD820、HD820V
、HD820VS
・HD823MR、HD823MRV
190-600
(幅600mm)
Φ20mm
ネジP:2.5
4本縦止
92枚   4,774
・HD1023 94枚
・HD820V2-LC
・HD823MRLC
98枚
・HD1023LC 102枚
・HD1250 104枚
  【竹内 シュー幅 250mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・TB20R TN101-250
幅250mm
φ12mm
ネジP:1.75
86枚  825
  【竹内 シュー幅 300mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・TB125 101-300
(幅300mm)
φ12mm
ネジP:1.75
2本縦止
78枚   825
・TB28FR 82枚
・TB035 86枚
  【竹内 シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・TB145
・TB153FR

135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
76枚   1,661
  【竹内 シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・TB175
・TB180FR
154-450
(幅450mm)
φ14mm
ネジP:2.0
4本縦止
78枚  1,991
  【アイチ シュー幅 400mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SR10A
・SR12A
・SR12B
135-400
(幅400mm)
φ12mm
ネジP:1.75
4本縦止
80枚   1,661
  【アイチ シュー幅 450mm

【適合シュープレート断面図(一例)】

※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SR121
・SR123
135-450

φ12mm
ネジP:1.75
4本縦止
84枚   2,145
  【アイチ シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SR181 171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
84枚  2,750
  【アイチ シュー幅 500mm

※同じ取付寸法で幅600mmの商品もご用意出来ます
幅700mmの場合は横止めタイプをご案内しています。


【適合シュープレート断面図(一例)】


※取付用のナット、ワッシャーも同梱されています
適合機種
(カッコ内は適合号機)
品名
(シュー幅)
取付ネジ
サイズ )
1台あたりの
使用枚数
1枚の価格
(税込)
・SR182
・SR210
171-500
(幅500mm)
φ16mm
ネジP:2.0
4本縦止
80枚  2,750

上記以外にもサイズがございます。お気軽にお問い合わせください。


納期について

・お客様のお届け場所から一番近いバックヤードから商品を発送いたします。
 受注後、通常1~3営業日中にお届けしております。
・最寄りの営業止めでのご対応も可能です。

※再配達になってしまった場合は、別途運賃が発生する場合がありますの注意下さい。
また、土日祝祭日に配送対応できない商品もあります。当店までご確認下さい。

送料について


・お買い上げ金額が11,000円(税込)未満の場合は、【送料1,100(税込)】を頂戴してます。
・お買い上げ金額が11,000円(税込)以上の場合は、【送料無料】となります。
 ※沖縄県や離島の場合は別途送料(離島分)が発生する場合があります。


お支払い方法について
ご注文・見積もり依頼はFAXまたはメールにてお願いいたします

ご注文・見積もり依頼は、



【こちらのシート】



をご利用下さい。

建設機械のリース・レンタルはこちら
お問い合わせはこちらにてお願いいたします
