バックホウ用シム(スペーサー)

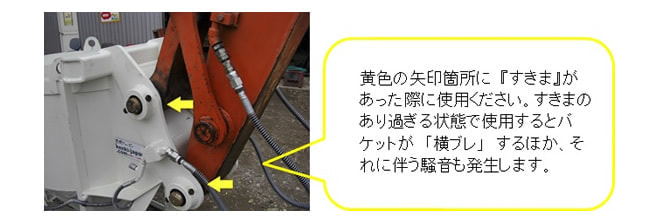

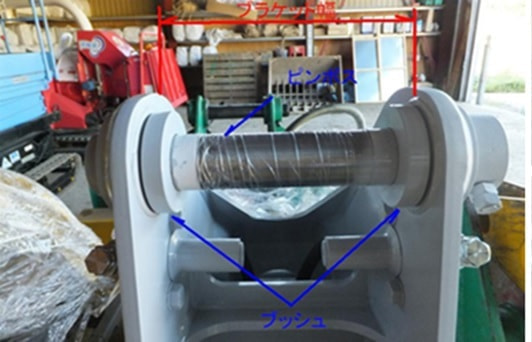

アタッチメントのブラケット部とベースマシンのアーム幅寸法の『すきま』にご使用ください。
アタッチメントはメーカー毎、違う寸法に対処できるようにと、ブラケット幅を設定していますが、 メーカーによってはこのブラケットとアーム部に大きく『すきま』があいてしまう場合があります。
この『すきま』はブッシュとシム(スペーサー)で解消しましょう



今回弊社では、シム(スペーサー)は各サイズ、厚さを1~3mmでご用意しました。
弊社ではこのシムを4枚1セットで販売いたします。
4枚でちょうどアタッチメントに1台分が補充できます。


メーカー別アーム先端幅はこちらからご覧になれます。


寸法・価格

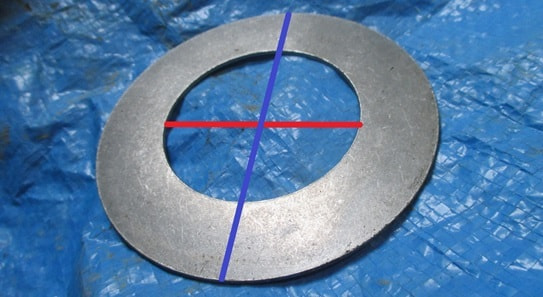

※写真は 内径66mm 外径115mm 厚さ3mm となります。
表にご希望のサイズの物が無い場合はこちらをご利用ください


商品番号  内径(㎜)  外径(㎜)  厚さ(㎜)   代表機械   1セットの入数  価格(税込)
25-1  26 45 1 0.03M3クラス  4枚1セット  616
25-2 2 836
25-3 3 990
30-1  32    60    2     0.10M3クラス
  0.12M3クラス
   4枚1セット 736
30-2   2  990
30-3   3 1232
35-1  36     70   1 924
35-2  2 1100
35-3   3  1232
38-1
39
75  1
0.14M3クラス
0.18M3クラス



4枚1セット


1012
38-2  2 1100
38-3 3 1232
40-1  41


 75
1 1012
40-2 1100
40-3 1232
45-1  46     90   1 0.2M3クラス      4枚1セット      1100
45-2  1276
45-3  1364
50-1 52     100

  0.25M3クラス

   4枚1セット     1100
50-2 1320
50-3 1540
55-1 56    100    1100
55-2 1320
55-3 1540
60-20  61  110  20



 0.4M3クラス     0.45M3クラス

1枚1セット   3850
60-1  62     100
  4枚1セット
1188
60-2  1320
60-3  1628
65-1   66    115     1320
65-2  1628
65-3  1760
65-5  3850
75-2 76  115    0.7M3クラス    4枚1セット      1628
80-1 82      130      1276
80-2 1540
80-3 1760
80-10 10  1枚1セット    3080
80-20 20  3850
90-1  91    150    0.9M3クラス     4枚1セット     1870
90-2  2200
90-3  2420
  表にご希望のサイズの物が無い場合はこちらをご利用ください

【新商品】

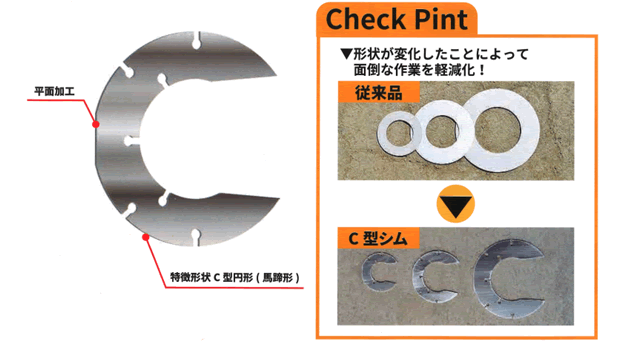

ガタ調整打込み式シム(スペーサー)
※材質はステンレスのバネ鋼になります※

・従来型からのメリット

  1. 作業時間の短縮

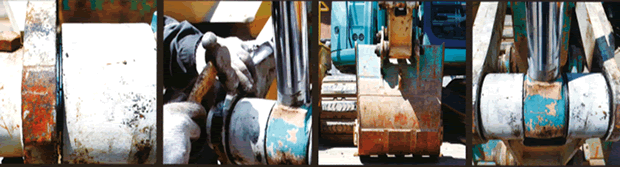

   ピンを抜かずにガタ調整ができる為、ピンを抜くなどの分解の手間が省けます。

  1. 即応性

   日常点検でガタが判明した場合も、隙間にハンマーで打込むだけの作業なので
   数十秒でガタつきが解消します。手も汚れずにスムーズに作業に移れます。

  1. 環境対策
ガタつきによる騒音を早期に解決できるため、近隣住民への騒音軽減が期待できます
商品番号  内径(㎜)  外径(㎜)  厚さ(㎜)   代表機械   1セットの入数  価格(税込)
C-101  31 55 1 0.10M3クラス
  0.12M3クラス
  5枚1セット 2750
C-102  2 3410
C-103    36    60   1 2750
C-104   2 3410
C-105
39
70 1 0.14M3クラス
  0.18M3クラス
5枚1セット

3300
C-106  2 4180
C-107  41


70
1 3080
C-108  3960
C-109  46    80 1 0.2M3クラス      5枚1セット      3575
C-110  4785
C-110  51    100

  0.25M3クラス

  5枚1セット     4180
C-112  6215
C-113  61  100 1



 0.4M3クラス     0.45M3クラス


  5枚1セット

4345
C-114  2 6215
C-115  66     120  1 4345
C-116  2 6215
C-117  71 125 1 0.7M3クラス  5枚1セット  4400
C-118  2 6380
C-119  81 130 1 4400
C-120  2 6380
C-121  91 140 1 0.9M3クラス  5枚1セット  5500
C-122  2 7590
  表にご希望のサイズの物が無い場合はこちらをご利用ください
